ZYW3200钻机集成多路阀组2031CZT0201（DX3）

更新：2019-10-16 15:26:06 点击：

产品介绍

ZYW-3200煤矿用全液压钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤12的各种煤层、岩层。要求巷道或钻场有效断面大于7.5m2，高度大于2.5m，宽度大于3m。

操作台（图3）主要由台架、集成多路阀组（图13）、进退解锁—进退锁定功能选择阀、推进油路切换阀、溢流阀、压力表、胶管等组成，用于操纵液压系统各元件的动作，以实现钻机的正常运转。其中集成多路阀组由两片阀、夹持器联动—保持—松开功能选择阀、卡盘联动—松开功能选择阀、进杆—退杆钻进功能选择阀、液控换向阀、顺序阀、减压阀、梭阀及单向阀等组成。操作两片阀上的手把，可控制钻机动力头正、反向旋转、动力头正常进退和快速进退、机架倾角的调整。集成多路阀组通过操作这些功能阀，可实现钻机的多种联动功能。在钻进过程中必须将进退解锁—进退锁定功能选择阀置于解锁位。调节溢流阀可控制推进力，即控制钻进的钻压。

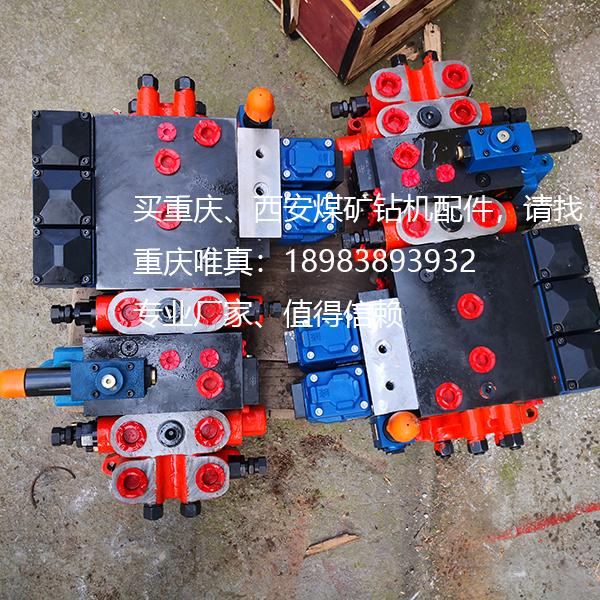

集成多路阀组成：

液控阀安装版 20ZL-01
集成多路阀 20ZL01
梭阀 SH-G02
先导式溢流阀 DB10-1-50B/315
减压阀 DR6DP2-50B/75Y
液控换向阀 4WMM10D20
单向阀 RVP8-10B
手动换向阀 4WMM10U-L40/F
手动换向阀 4WMM10D-L40/F
顺序阀 DZDP2-50B/210Y
