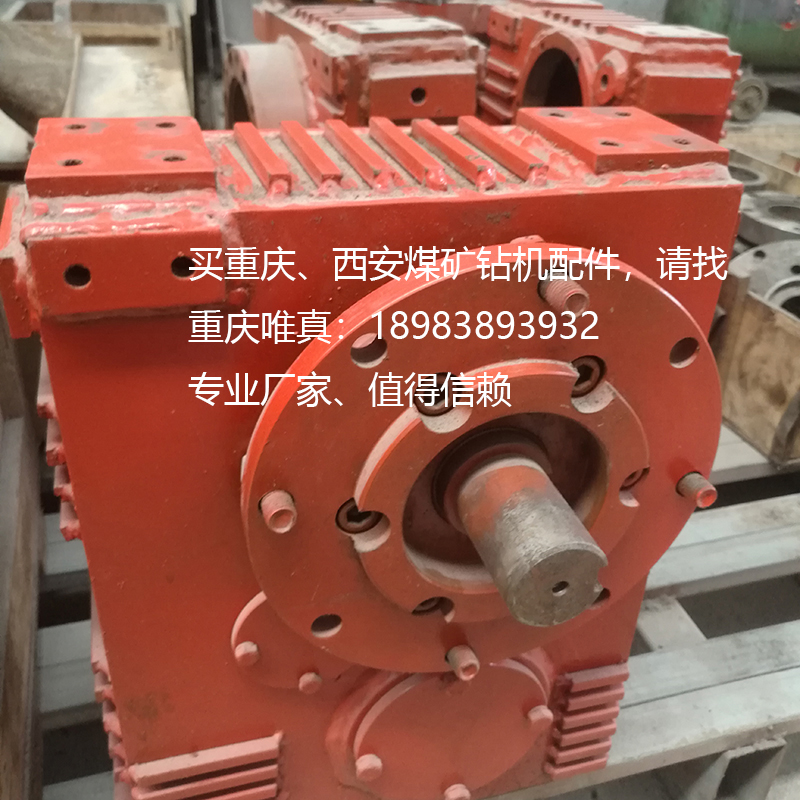

ZYW3200钻机分动箱6380FDX00(DX3)

更新：2019-10-16 15:32:22 点击：

产品介绍

6380FDX00(DX3)分动箱明细表

代号名称数量
1 6380FDX00-01(DX3) 分动箱箱体 1
2 6380FDX00-02(DX2) 大泵连接端盖 1
3 GB/T 288 轴承 22211C 1
4 6380FDX00-03(DX2) 输入轴 1
5 6380FDX00-04(DX2) 齿轮 I 2
6 GB/T 3452.1 O 形密封圈 140 x 3.55 1
7 6380FDX00-05(DX2) 齿轮 II 1
8 6380FDX00-06(DX3) 中间轴 1
9 GB/T 276 轴承 6008 2
10 GB/T 70.1 螺钉 M4 x 8 4
11 GB/T 93 垫圈 4 4
12 6380FDX00-07(DX2) 轴承挡板 1
13 GB/T 3452.1 O 形密封圈 80 x 3.55 1
14 6380FDX00-08(DX2) 小泵连接端盖 1
15 GB/T 276 轴承 6209 2
16 GB/T 3452.1 O 形密封圈 122 x 3.55 2
17 GB/T 893.1 挡圈 85 1
18 GB/T 3452.1 O 形密封圈 80 x 2.65 1
19 GB/T 894.1 挡圈 45 2
20 6380FDX00-09(DX2) 输出轴 1
21 6380FDX00-10(DX2) 轴套 I 1
22 6380FDX00-11(DX3) 端盖 I 1
23 GB/T 5783 螺栓 M6 x 14 14
24 GB/T 93 垫圈 6 14
25 GB/T 3452.1 O 形密封圈 40 x 2.65 2
26 JB/ZQ 4057 Z 型密封圈 50 1
27 GB/T 288 滚动轴承 22210C 1
28 GB/T 3452.1 O 形密封圈 85 x 2.65 1
29 6380FDX00-12(DX2) 轴套 II 1
30 6380FDX00-13(DX3) 过渡连接端盖 1
31 4M-12 螺塞 M12 2
32 GB/T 70.1 螺钉 M8 x 30 6
34 1E9-14 90°弯头 M14x1.5 1
34 GB/T 93 垫圈 8 6
35 6380FDX00-14(DX2) 通气器 1
36 6380FDX00-15(DX2) 中间轴盖板 1
37 GB/T 70.1 螺钉 M12 x 40 8
38 GB/T 93 垫圈 12 14
39 6380FDX01(DX2) 油标尺 1
40 GB/T 1096 键 12x53 1
41 6380FDX00-16(DX2) 锁紧螺母 1
42 GB/T 70.1 螺钉 M12 x 25 6
43 6380FDX00-17(DX2) 端盖 II 1
44 GB/T 1096 键 16x30 2
